單通路千兆以太網滑環1路千兆網線組合4路10A電源線
單通路千兆以太網滑環1路千兆網線組合4路10A電源線

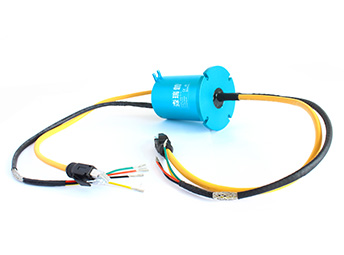

森瑞普EM056-18-TM系列千兆以太網滑環，外徑56mm，轉子法蘭安裝。 支持4路10A電流+1條8芯帶屏蔽千兆網線，可作為千兆網線、伺服電機的編碼器線、RS232、RS485等總線信號線，以及步進電機的信號線使用。與市面同類產品比,具有傳輸穩定，不丟包，不串碼，回?fù)p小等優點。
- 產品特點
- 標準帶RJ45接頭，可剪掉當編碼器線使用；
- 穩定傳輸1路千兆以太網信號；
- 可混合傳輸4路0~10A功率線；
- 滑環外徑：56mm，法蘭安裝；
- 具有傳輸穩定、不丟包、不串碼、回?fù)p小、插入損耗小等優點；

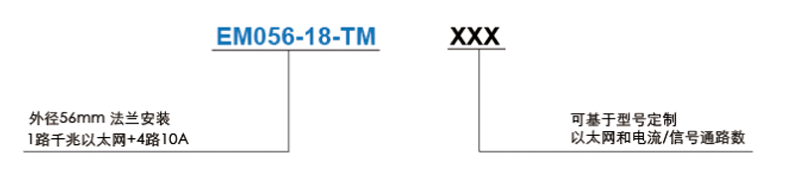

訂購型號說明
外形圖紙
em056-18-tm系列滑環技術規格參數
| 以太網 | 1組千兆以太網 |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 參考產品等級選型表 |
| 額定轉速 | 參考產品等級選型表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m(+0.03N.m/6路) |
| 防震級別 | MIL-STD-810E |
| 材料 | RoHS 認證 |
| 接頭類型 | 兩端RJ45公頭(可選母頭) | |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG17#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm（可根據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
| 電氣噪聲 | <10 毫歐 | |
| CE 認證 | 是 | |
em056-18-tm產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| D（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
