產品特點

標準RJ45接頭，可選RJ45母頭；

穩定傳輸單通路千兆以太網信號，最多可同時傳輸8個以太網通道；

可混合傳輸1~58路功率/電流/信號；

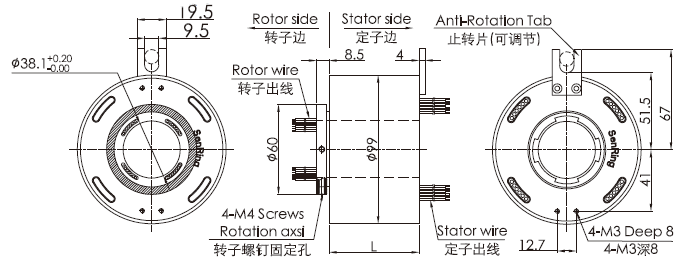

滑環孔徑：38.1mm，外徑：99mm；

主要能傳輸以太網(10M / 100M / 1000M BaseT)；

具有傳輸穩定、不丟包、不串碼、回?fù)p小、插入損耗小等優點；

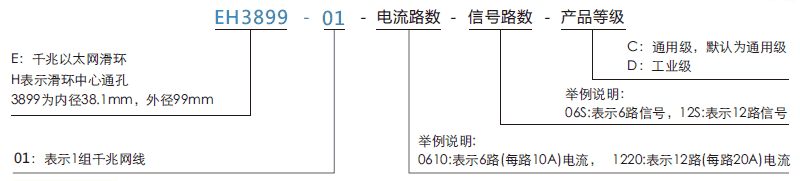

型號	功率/電流通路數			千兆以太網	長度 L(mm)
	信號(0∼2A)	功率（10A）	功率（20A）
EH3899-01-0210	0	2	0	1	72
EH3899-01-04S	4	0	0	1	72
EH3899-01-0410	0	4	0	1	72
EH3899-01-0420	0	0	4	1	72
EH3899-01-10S	10	0	0	1	96
EH3899-01-0210-08S	8	2	0	1	96
EH3899-01-0610-04S	4	6	0	1	96
EH3899-01-16S	16	0	0	1	120
EH3899-01-1610	0	16	0	1	120
EH3899-01-0410-12S	12	4	0	1	120
EH3899-01-0810-08S	8	8	0	1	120
EH3899-01-22S	22	0	0	1	144
EH3899-01-0410-18S	18	4	0	1	144
EH3899-01-2210	0	22	0	1	144
EH3899-01-28S	28	0	0	1	168
EH3899-01-40S	40	0	0	1	216
EH3899-01-58S	58	0	0	1	288

*注：N個10A電流環并起來可作為1路N*10A電流環使用，以此類推，比如: 2環10A并起來做作為1路20A使用。如需定制以太網和功率/信號通路數，或混合其他信號，請聯系森瑞普銷售人員。

以太網	1組千兆以太網
機械技術指標
參數	數值
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
防震級別	MIL-STD-810E
材料	RoHS 認證

接頭類型	兩端RJ45公頭(可選母頭)
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
電氣噪聲	<10 毫歐
CE 認證	是

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
