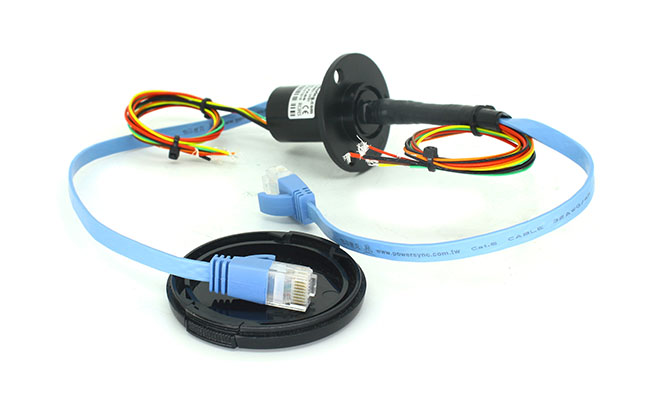

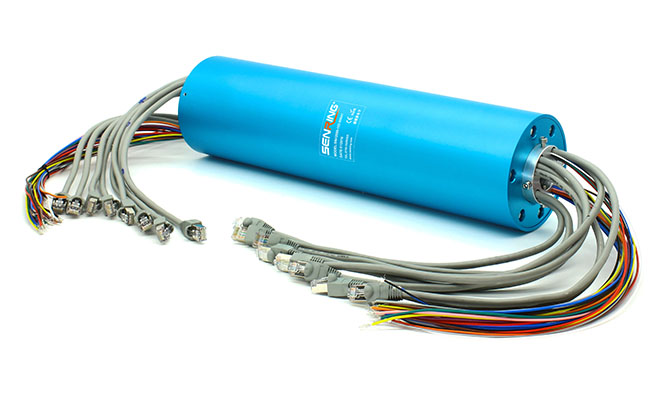

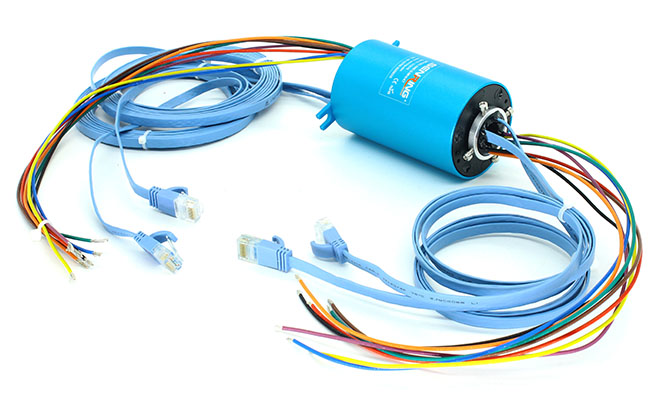

E系列100M/1000M以太網滑環

森瑞普千兆以太網滑環是專門針對千兆以太網信號設計，用來傳輸100M/1000M以太網信號，具有網絡信號傳輸穩定，不丟包，無延時等優點。

特點: 提供RJ45接頭直接插拔；; 按照標準的網線接線模式；; 最多可同時傳輸8個以太網通道；; 也可與電流通道或者氣液旋轉接頭共同工作；; 主要能傳輸以太網(10M / 100M / 1000M BaseT)；; 接觸部分采用稀有金屬+鍍硬金處理工藝，保證耐磨和抗氧化，從而保證了超長的使用壽命。

型號列表

型號	PDF	孔徑	外徑	100M/1000M以太網路數	功率/信號通路
EM022		實心無孔	22mm	1∼2	1∼16
EH1256-01		12.7mm	56mm	1	1∼24
EH1256-02		12.7mm	56mm	2	1∼24
EH2586-01		25.4mm	86mm	1	1∼48
EH2586-02		25.4mm	86mm	2	1∼48
EH3899-01		38.1mm	99mm	1	1∼56
EH3899-02		38.1mm	99mm	2	1∼56
EH50119-01		50mm	119mm	1	1∼72
EH50119-02		50mm	119mm	2	1∼72

訂購型號說明

外形尺寸

以太網路數

電流路數

信號路數

產品等級

E：100M/1000M以太網滑環

M表示實心無孔
H表示滑環中間通孔
舉例說明
M022：表示外徑22mm（實心無孔）
H1256：內徑12.7mm，外徑56mm
H2586：內徑25.4mm，外徑86mm
H3899：內徑38.1mm，外徑99mm
H50119：內徑50mm，外徑119mm

舉例說明
01：表示2組千兆網線
02：表示2組千兆網線

舉例說明
0610表示6路（每路10A）電流
1210表示12路（每路20A）電流

舉例說明
06S表示可通過6路信號
S表示信號線
12S表示可通過12路信號
S表示信號線

舉例說明
C 通用級（默認）
D 工業級

舉例說明

EM022-12：E表示千兆以太網滑環，M022表示滑環為（實心無孔）外徑為22mm，12見型號列表；

EH1256-01-0310-04S：E表示千兆以太網滑環，H1256表示滑環為（中間通孔）內徑為12.7mm，外徑56mm，01表示可通過1組千兆網線，0310表示3路（每路10A）電流，04S表示4路信號。

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明
