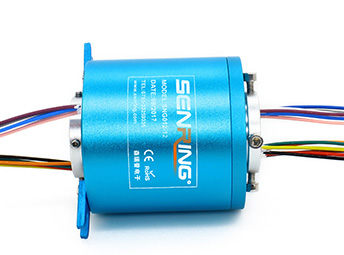

G012-12系列超高速導電滑環(最高轉速5000轉/分鐘)
孔徑12.7mm，12路5A電流
森瑞普G012-12系列高速導電環的最高轉速可達5000轉每分鐘，屬于空心軸高速滑環的一種，孔徑12.7mm，外徑56mm。G012-12系列高轉速導電滑環結構緊湊，重量輕，防護等級高，采用航空發動機所用的高溫合金和復合材料，確?；h(huán)能夠長時間不間斷的高速旋轉而無需冷卻。主要應用于實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置中導電和傳輸數據信號和控制信號。
- 產品特點
- 最高轉速：5000轉/分鐘；
- 穩定傳輸12路5A信號；
- 孔徑：12.7mm,外徑：56mm；
- 采用高溫合金和復合材料，無需冷卻；
- 一體化結構設計，安裝方便，同心度高；
- 典型應用：實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置；
訂購型號說明

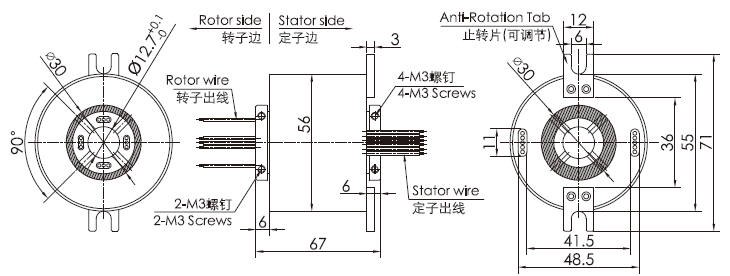

外形圖紙
g012-12系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 額定轉速 | 5000RPM |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0~85%RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m；+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | |
| 參數 | 數值 |
| 額定電壓 | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC |
| 導線規格 | AWG22#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm（可根據要求調整） |
| 絕緣強度 | 800VAC@50Hz，60s |
| 動態電阻變化值 | < 0.01Ω |
| 認證 | RoHS、CE |
