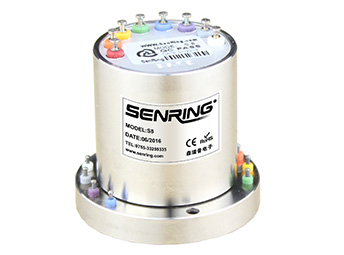

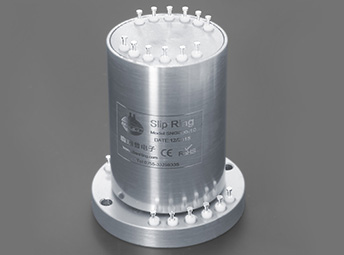

G000系列超高速導電滑環（最高轉速1.2萬RPM）
最高轉速：12000轉/分鐘，4~20路0.5A電流
森瑞普G000系列高轉速電滑環的最高轉速可達1.2萬轉每分鐘，屬于一種超高速導電滑環，是當滑環高轉速家族中轉速最高的一款360度旋轉滑環產品。G000系列高轉速導電滑環結構緊湊，重量輕，防護等級高，采用航空發動機所用的高溫合金和復合材料，確?；h(huán)能夠長時間不間斷的高速旋轉而無需冷卻。主要應用于航空發動機轉速測試、汽車半軸及傳動軸扭矩測試系統等高速精密設備中導電和傳輸數據信號和控制信號。
- 產品特點
- 最高轉速：12000轉/分鐘；
- 穩定傳輸2~16路0.1~1A信號；
- 孔徑：實心無孔，轉子外徑：41.2mm，定子外徑：31mm，詳見圖紙；
- 采用高溫合金和復合材料，無需冷卻；
- 一體化結構設計，安裝方便，同心度高；
- 典型應用：航空發動機轉速測試、汽車半軸及傳動軸扭矩測試系統；
訂購型號說明

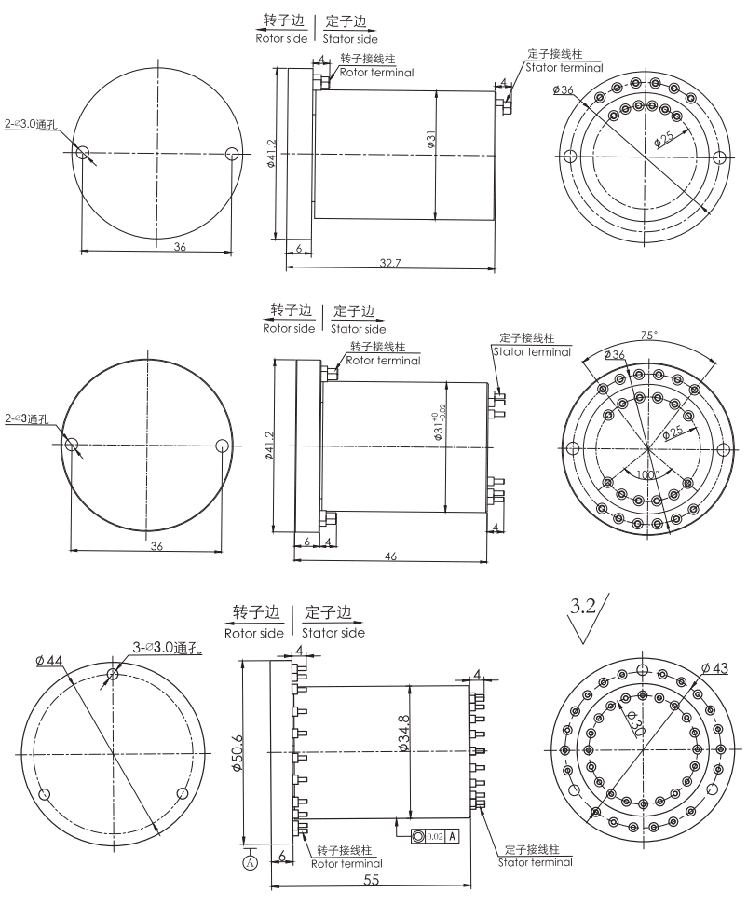

外形圖紙
g000系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 額定轉速 | 12000RPM |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0~85%RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m；+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | |
| 參數 | 數值 |
| 額定電壓 | 0∼240VAC/VDC |
| 絕緣電阻 | ≥300MΩ/300VDC |
| 導線規格 | 接線柱 |
| 導線長度 | 標準長度300mm（可根據要求調整） |
| 絕緣強度 | 300VAC@50Hz，60s |
| 動態電阻變化值 | < 0.01 |
| 認證 | ROHS、ΩCE |
