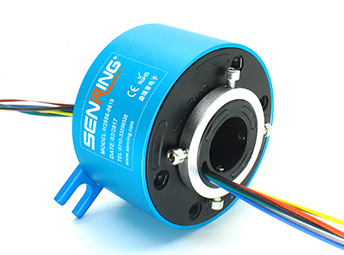

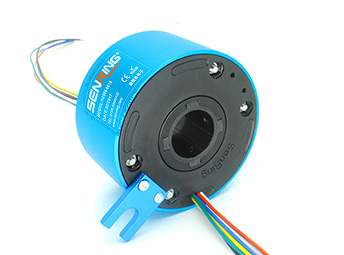

H2586系列（過孔式、空心軸）滑環

孔徑：25.4mm ，外徑：86mm

森瑞普H2586系列過孔導電滑環，過孔直徑25.4mm(適用任何孔徑≤25.4mm的旋轉裝置)，外徑為86mm，外殼材質可以是塑料、鋁合金或不銹鋼材質，是一個整體式結構的精密導電滑環。H2586系列滑環可以穩定傳輸10A電流（倍率*10A）或2A信號，可用于小型自動氣象站、無線風速風向檢測器（風速風向記錄儀）、起重機、電池極片軋機、全自動真空包裝機、小型自動灌裝機、自控飛機游樂設備、自控小蜜蜂等游樂設施，自動化設備如紡織機械、原料儲存及輸送系統、全自動釘卷機、全自動卷繞機、機器人視覺系統（用于機械手臂、智

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持每路信號(2A)、電流（10A，可選做20A/每路）；; 最高轉速：1000RPM(高端級)；; 標準型號每路支持1~72路10A電流/信號(詳見選型表)，可定制更多通路；; 可混合傳輸視頻、數據、模擬等信號；; 標準化產品，有庫存；; 一體化結構設計，安裝方便。

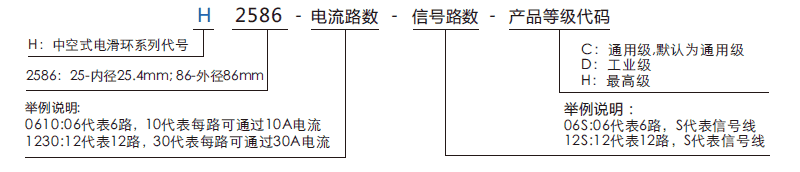

訂購型號說明

h2586H2586系列（過孔式、空心軸）滑環系列滑環特點

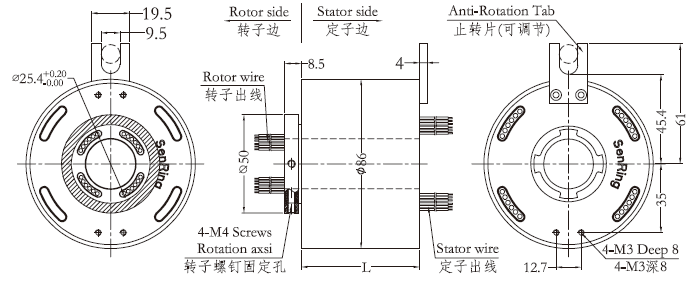

外形圖紙

標準型號列表

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
型號	10A	信號或0-5A	長度L（mm）	型號	10A	信號或0-5A	長度L（mm）
H2586-02S	0	2	32	H2586-1210-12S	12	12	120
H2586-0210	2	0	32	H2586-1810-06S	18	6	120
H2586-03S	0	3	36	H2586-2410	24	0	120
H2586-0310	3	0	36	H2586-30S	0	30	144
H2586-06S	0	6	48	H2586-0610-24S	6	24	144
H2586-0210-04S	2	4	48	H2586-1210-18S	12	18	144
H2586-0410-02S	4	2	48	H2586-1810-12S	18	12	144
H2586-0610	6	0	48	H2586-2410-06S	24	6	144
H2586-12S	0	12	72	H2586-3010	30	0	144
H2586-0210-10S	2	10	72	H2586-36S	0	36	168
H2586-0310-09S	3	9	72	H2586-0610-30S	6	30	168
H2586-0610-06S	6	6	72	H2586-1210-24S	12	24	168
H2586-0810-04S	8	4	72	H2586-3610	36	0	168
H2586-1010-02S	10	2	72	H2586-42S	0	42	192
H2586-1210	12	0	72	H2586-0610-36S	6	36	192
H2586-18S	0	18	96	H2586-1210-30S	12	30	192
H2586-0210-16S	2	16	96	H2586-48S	0	48	216
H2586-0410-14S	4	14	96	H2586-0610-42S	6	42	216
H2586-0610-12S	6	12	96	H2586-1010-38S	10	38	216
H2586-0810-10S	8	10	96	H2586-1210-36S	12	36	216
H2586-1010-08S	10	8	96	H2586-1810-30S	18	30	216
H2586-1210-06S	12	6	96	H2586-2410-24S	24	24	216
H2586-1410-04S	14	4	96	H2586-60S	0	60	264
H2586-1610-02S	16	2	96	H2586-0610-54S	6	54	264
H2586-24S	0	24	120	H2586-1010-50S	10	50	264
H2586-0410-20S	4	20	120	H2586-1210-48S	12	48	264
H2586-0610-18S	6	18	120	H2586-72S	0	72	312

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

h2586系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h2586產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
