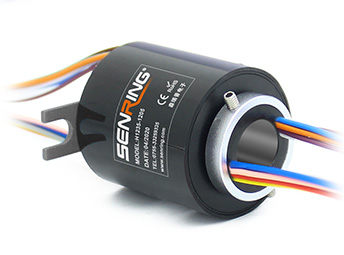

H0835系列微型過孔滑環

孔徑：8mm ，外徑：35mm

森瑞普H0835系列（微型）空心軸導電滑環，過孔直徑8mm(適用任何旋轉軸軸徑≤8mm的旋轉裝置)，外徑為35mm，外殼材質默認為鋁合質，是一個整體式結構的精密導電滑環。H0835系列滑環可以穩定傳輸5A電流（可選做10A/每路），可用于任何需要360度旋轉導電或過信號的裝置?？蛇x2線30A、3線20A、6線10A、12線5A、6線5A等多種路數規格，如需定制線路數、電流大小等參數，請咨詢森瑞普技術人員。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 標準型號支持2~12路電流，電流和通路數可定制；; 相比較同類產品有尺寸更小、旋轉精度更高，性能更穩定，壽命更長等優點；; 孔徑：8mm ，外徑：35mm；; 適用于旋轉軸≤8mm的旋轉裝置；; 一體化結構設計，安裝方便。

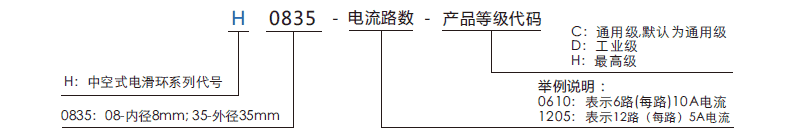

訂購型號說明

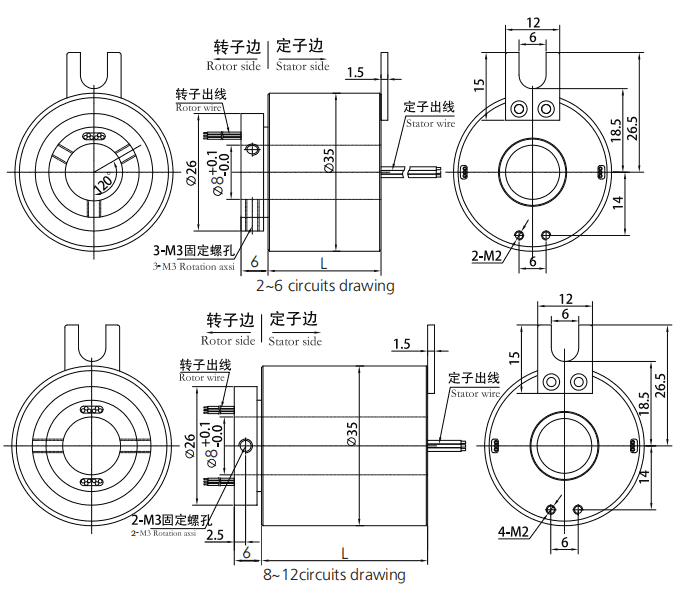

外形圖紙

標準型號列表

型號	線路數（信號或0-5A）	長度L(mm)
H0835-0205	2	25
H0835-0305	3	25
H0835-0405	4	25
H0835-0605	6	25
H0835-0805	8	36.4
H0835-1005	10	36.4
H0835-1205	12	36.4

*注：N個5A電流環并起來可做1路N*5A電流使用，比如：2環5A并起來可做1路10A使用；

h0835系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.05N.m+0.02N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥500MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG22#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h0835產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
