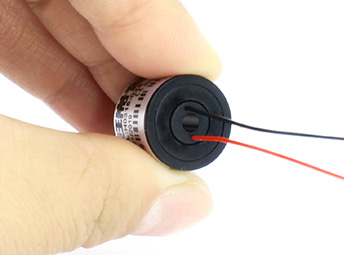

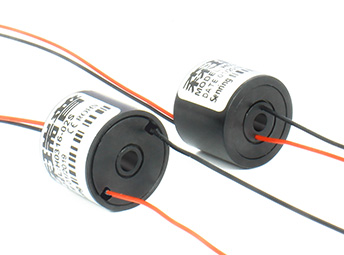

H0316（孔徑3mm）微型過孔導電滑環
孔徑：3mm ，外徑：16mm
H0316系列是一款超微型孔徑中空導電滑環，孔徑3mm(適用任何孔徑≤3mm的旋轉裝置)，外徑為 16mm?？蛇x2路、3路、4路、6路、8路0~2A電流或信號，可用于任意旋轉軸小于等于3mm且需要360°旋轉導電或傳輸各種信號的裝置。
- 產品特點
- 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；
- 可穩定傳輸0~2A電流/信號；
- 通路數從2~8路多種標準規格，可要求定制其它規格；
- 主要用于傳輸0~2A電流/信號；
- 孔徑3mm 外徑16mm；
- 一體化結構設計，安裝方便。

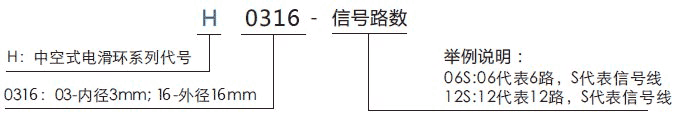

訂購型號說明

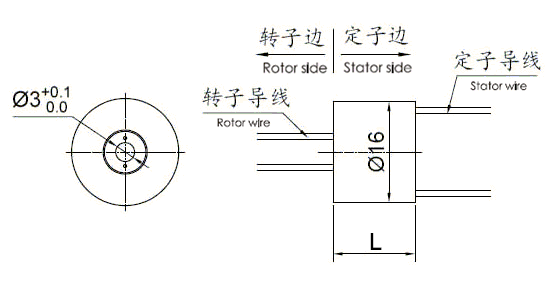

外形圖紙
標準型號列表
| 型號 | 線路數（信號或0-2A） | 長度L(mm) |
| H0316-02S | 2 | 13 |
| H0316-03S | 3 | 13 |
| H0316-04S | 4 | 13 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
h0316系列滑環技術規格參數
| 機械技術指標 | |
| 工作壽命 | 1000萬轉（參考值，視工環境而定） |
| 額定轉速 | 250RPM |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 功率 | 信號 |
| 額定電壓 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線規格 | AWG26#鍍銀鐵氟龍 | AWG26#鍍銀鐵氟龍 |
| 導線長度 | <標準長度300mm （可根據要求調整） |
|
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
