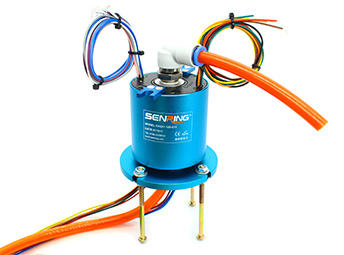

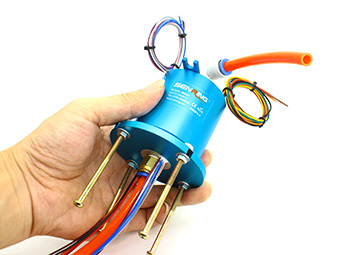

3001004系列單通路氣動回轉接頭

1進1出，氣+電旋轉接頭，M5接頭，4～6mm大小管徑

森瑞普3001氣動旋轉接頭是一個單通路旋轉接頭，可360度旋轉傳輸壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3001系列氣動旋轉接頭也包括電氣旋轉接頭系列，不僅可以傳輸氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

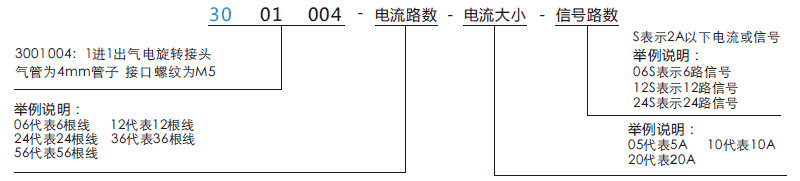

訂購型號說明

30010043001004系列單通路氣動回轉接頭系列滑環特點

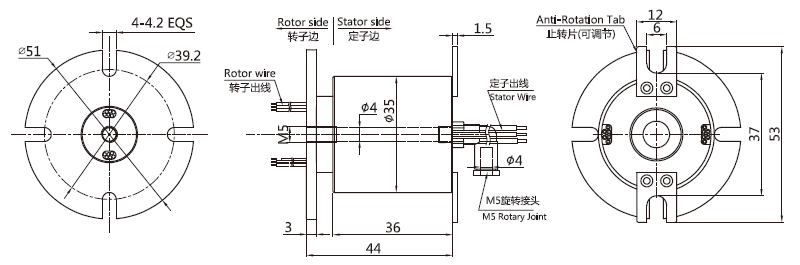

外形圖紙

標準型號列表

型號	氣管數量	10A 線路數	信號或 5A線路數	長度 L(mm)
3001004-06S	1進1出	0	6	25
3001004-08S	1進1出	0	8	36
3001004-0610	1進1出	6	0	36
3001004-12S	1進1出	0	12	36

3001004系列滑環技術規格參數

氣管數量	1進1出
氣管大小	M5牙支持（4~6mm氣管）
機械技術指標
參數	數值
工作壽命	參考產品等級
最高轉速	參考產品等級
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.2N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG22#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度200mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

3001004產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3001004-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	3000萬轉	3001004 或者 3001004-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
