HF0218-64系列兩通道18GHz高頻旋轉接頭
雙通道，通道1:DC~18GHz，通道2:DC~4.5GHz,可選1~24路功率/信號，主體外徑64mm
森瑞普HF0218-64系列高頻旋轉接頭一款兩通道18GHz高頻旋轉接頭，頻率范圍為DC到18GHz，接頭類型采用SMA-K/SMA-K，設計最大轉速為每分鐘60轉。HF0218-64是在HF0218-31的基礎上增加了24路電滑環通道，是專門為滿足高速串行數字信號或模擬信號傳輸（并需要傳輸1~24路電流）而開發的產品。該系列高頻旋轉接頭的默認電流為5A，如需增加電流通路或改變電流大小，或者需要技術咨詢、售前咨詢或者索求方案，請聯系森瑞普技術人員。
- 產品特點
- 同軸射頻通道：2通道，電滑環通道：1~24通路；
- 傳輸頻率范圍：DC~18GHz+DC~4.5GHz；
- 優越的插入損耗與電壓駐波比；
- 適用用于車載云臺、船載云臺、雷達、吊艙、微波天線測試臺；
- 360度旋轉導電并穩定傳輸同軸射頻信號；
- 一體化結構設計，安裝方便；

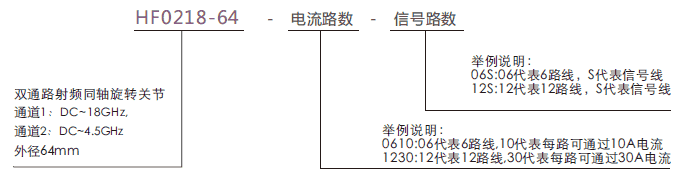

訂購型號說明

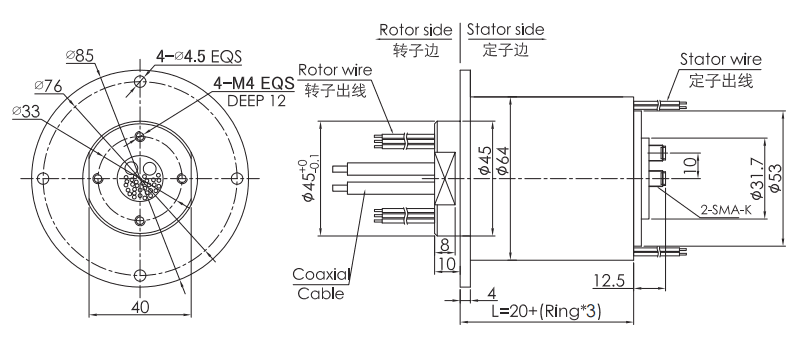

外形圖紙
標準型號列表
| 型號# | 射頻通道數 | 工作頻率范圍 | 10A電流路數 | 2A信號路數 | L長度 |
| HF0218-64-0610 | 2通路 | DC∼18GHz | 6路 | 0 | 32mm |
| HF0218-64-06S | 2通路 | DC∼18GHz | 0 | 6路 | 32mm |
| HF0218-64-12S | 2通路 | DC∼18GHz | 0 | 12路 | 44mm |
| HF0218-64-18S | 2通路 | DC∼18GHz | 0 | 18路 | 56mm |
| HF0218-64-24S | 2通路 | DC∼18GHz | 0 | 24路 | 68mm |
hf0218-64系列滑環技術規格參數
| 技術指標 | ||
| 第一通道 | 第二通道 | |
| 接口類型 | SMA 母頭 (50歐姆) | SMA 母頭 (50歐姆) |
| 類型 | I 型直通 | I 型直通 |
| 工作頻率范圍 | DC to 18 GHz | DC to 4 GHz |
| 峰值功率(最大值) | 3000瓦 | 3000瓦 |
| 平均功率(最大值) | 50 W @ 18 GHz | 50 W @ 4 GHz |
| 駐波比(最大值) | 1.2 @ 0 - 4 GHz 1.5 @ 4 - 18 GHz |
1.4 @ 0 - 2 GHz 2.5 @ 2 - 4 GHz |
| 駐波比360度變化 (最大值) |
0.04 | 0.36 |
| 插入損耗(最大值) | 0.08 dB @ 4 GHz 0.48 dB @ 18 GHz |
0.48 dB @ 2 GHz 0.98 dB @ 4 GHz |
| 插損360度變化 (最大值) |
0.05 dB | 0.25 dB |
| 相位360度變化 (最大值) |
1 ° | 2 ° |
| 隔離度 | 60 dB | |
| 機械與環境參數 | |||
| 轉動速度(最大值) | 50RPM | ||
| 啟動力矩(最大值) | 5牛·厘米 | ||
| 溫度 (環境范圍) | -40 to +70℃ (操作環境) | ||
| -50 to +70℃ (儲藏環境) | |||
| 防護等級 | IP 60 per EN 60529 | ||
| 使用壽命(最小值) | 1000萬轉 | ||
| 轉動力矩(最大值) | 5牛·厘米 | ||
| 濕度(環境范圍) | 85% (操作環境) | ||
| 95% (儲藏環境) | |||
| 絕緣材料 | 聚四氟乙烯 | ||
| 機械技術指標 | |
| 工作壽命(參考值) | 1000萬轉 |
| 最高轉速 | 50RPM |
| 溫度(環境范圍) | -30℃∼80℃ |
| 濕度(環境范圍) | 0∼85% RH |
| 接觸材料 | 金/金 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m+0.01N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 功率 | 信號 |
| 額定電壓 | 0∼440VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| 導線規格 | AWG#17鍍銀鐵氟龍 | AWG#22鍍銀鐵氟龍 |
| 導線長度 | 標準長度250mm (可根據要求調整） |
|
| 絕緣強度 | 300VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
