產品特點

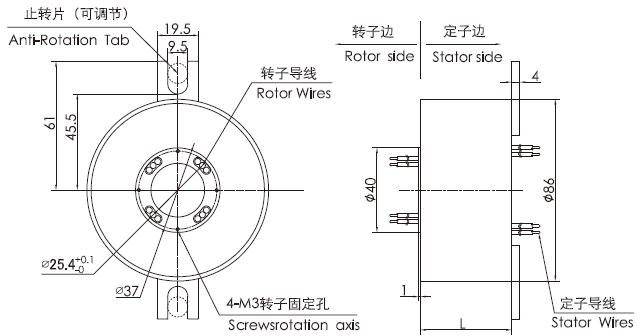

內徑25.4mm，外徑86mm；

厚度可選17.1~91.9mm；

采用纖維彈片電刷技術，在極低的摩擦力下保證接觸可靠；

極低接觸電阻，無摩擦碎片；

可以用于精密信號和電源的混可傳輸；

彈片觸點采用貴金屬，具有高穩定性，高可靠性。

型號	信號或5A	10A	20A	厚度 L(mm)
k325-02S	2	0	0	17.1
k325-0210	0	2	0	17.1
k325-0210-02S	2	2	0	23.9
k325-0410	0	4	0	23.9
k325-06S	6	0	0	30.7
k325-0610	0	6	0	30.7
k325-0620	0	0	6	30.7
k325-0210-04S	4	2	0	30.7
k325-12S	12	0	0	51.1
k325-1210	0	12	0	51.1
k325-1220	0	0	12	51.1
k325-0610-06S	6	6	0	51.1
k325-0620-06S	6	0	6	51.1
k325-18S	18	0	0	71.5
k325-1810	0	18	0	71.5
k325-0610-12S	12	6	0	71.5
k325-1210-06S	6	12	0	71.5
k325-0810-10S	10	8	0	71.5
k325-24S	24	0	0	91.9
k325-2410	0	24	0	91.9
k325-0610-18S	18	6	0	91.9
k325-1210-12S	12	12	0	91.9

*注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1環20A 使用。如需定制內徑、外徑、厚度、電流路數、信號類型等，請聯系森瑞普技術人員。

機械技術指標
參數	數值
工作壽命(參考值)	參考產品選型等級
額定轉速	參考產品選型等級
溫度(環境范圍)	-30℃∼80℃
濕度(環境范圍)	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
防護等級	IP51

電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG#17鍍銀鐵氟龍	AWG#22鍍銀鐵氟龍
導線長度	標準長度300mm (可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

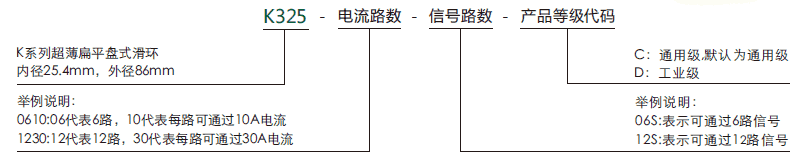

產品等級代號	最高轉速	工作壽命	接觸材料
C(通用級)	60RPM	300萬轉	貴金屬
D(工業級)	200RPM	1000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
