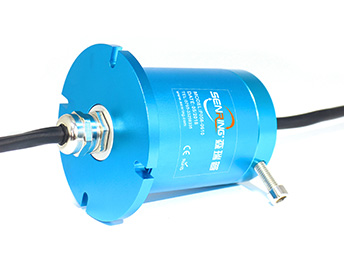

F086系列防水導電滑環(外徑86mm，IP65)
防護等級：IP65，可選IP68，實心無孔，外徑86mm
森瑞普f086系列防塵防水導電滑環也叫防水防塵滑環引電器，防護等級為IP65（比F028和F038低），可用于飲料包裝機、啤酒機等需要滑環防水，但不需要將滑環浸泡在水里的設備中，如需要將滑環用于水里或液體中工作，請聯系森瑞普技術人員提升防護等級。
- 產品特點
- 防水等級為IP65（可定制IP68）；
- 滑環外徑86mm，長度62~246mm；
- 支持2~48路5A~10A電流/信號；
- 外殼采用不銹鋼材料，耐腐蝕、耐酸堿，可在各種惡劣的環境中穩定工作；
- 一體化結構設計，安裝方便；

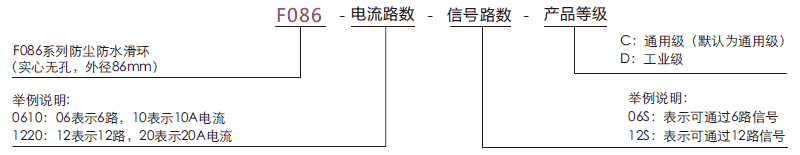

訂購型號說明

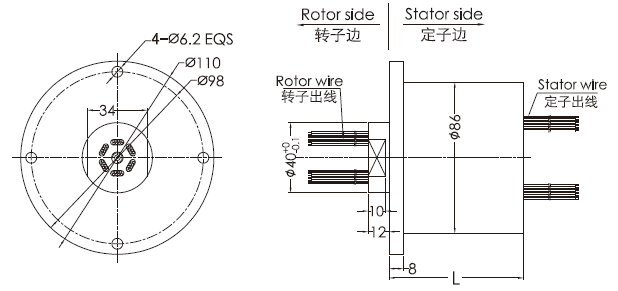

外形圖紙
標準型號列表
| 型號 | 電流/信號通路數 | 長度 L(mm) | |
| 信號或5A | 10A | ||
| F086-0210 | 0 | 2 | 62 |
| F086-02S | 2 | 0 | 62 |
| F086-0310 | 0 | 3 | 66 |
| F086-03S | 3 | 0 | 66 |
| F086-0410 | 0 | 4 | 70 |
| F086-04S | 4 | 0 | 70 |
| F086-0210-02S | 2 | 2 | 70 |
| F086-0610 | 0 | 6 | 78 |
| F086-06S | 6 | 0 | 78 |
| F086-0210-04S | 4 | 2 | 78 |
| F086-0410-02S | 2 | 4 | 78 |
| F086-1210 | 0 | 12 | 102 |
| F086-12S | 12 | 0 | 102 |
| F086-0610-06S | 6 | 6 | 102 |
| F086-1810 | 0 | 18 | 126 |
| F086-18S | 18 | 0 | 126 |
| F086-0610-12S | 12 | 6 | 126 |
| F086-1210-06S | 6 | 12 | 126 |
| F086-2410 | 0 | 24 | 150 |
| F086-24S | 24 | 0 | 150 |
| F086-1210-12S | 12 | 12 | 150 |
| F086-0610-18S | 18 | 6 | 150 |
| F086-3010 | 0 | 30 | 174 |
| F086-30S | 30 | 0 | 174 |
| F086-1810-12S | 12 | 18 | 174 |
| F086-1210-18S | 18 | 12 | 174 |
| F086-0610-24S | 24 | 6 | 174 |
| F086-3610 | 0 | 36 | 198 |
| F086-36S | 36 | 0 | 198 |
| F086-2410-12S | 12 | 24 | 198 |
| F086-1210-24S | 24 | 12 | 198 |
| F086-48S | 48 | 0 | 246 |
*注：N個10A電流環并起來可作為1路N*10A電流環使用，以此類推，比如: 2環10A并起來做作為1路20A使用。如需定制以太網和功率/信號通路數，或混合其他信號，請聯系森瑞普銷售人員。
f086系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 額定轉速 | 參考產品選型等級 |
| 工作溫度 | -40℃∼85℃ |
| 防護等級 | Ip65，可選IP68 |
| 接觸材料 | 參考產品選型等級 |
| 殼體材料 | 鋁合金或不銹鋼 |
| 材料 | RoHS 認證 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG17#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm（可根據要求調整） | |
| 絕緣強度 | 800VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
| CE 認證 | 是 | |
f086產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 100RPM | 1000萬轉 | 貴金屬 |
| D（工業級） | 200RPM | 3000萬轉 | 鍍金-鍍金 |
