森瑞普光電組合滑環安裝方法（光纖滑環工作原理）
森瑞普SNFO系列光纖滑環也叫360度旋轉光纖旋轉接頭（如果是光電組合滑環則是光電旋轉接頭），按光纖通路、信號通路、波長、轉速等參數不同，有11個標準型號，還可要要求任意定制。光纖滑環、光電組合滑環的由于工作原理與過孔電刷滑環有所區別，光纖滑環的結構也不同，安裝方式也有所區別。由于光纖滑環沒有過孔滑環的那種通孔，所以森瑞普技術人員為光纖滑環的定制和轉子設計了用于安裝固定用的法蘭。有時候依照客戶的特殊安裝要求，可能會為光電滑環設計止轉片。下面以SNFO04系列4通路光纖滑環為例進行簡要說明，

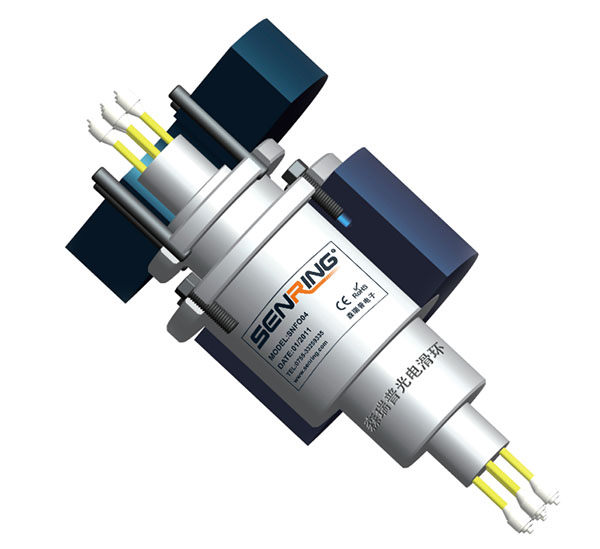

光纖滑環安裝方法（3D結構演示）
下面通過3D結構圖來演示森瑞普SNFO系列光纖滑環的安裝方法，假設滑環安裝到A設備上：
- 1、將滑環定子法蘭固定在設備上，用6角螺絲將法蘭擰緊固定；
- 2、重復步驟1將滑環的轉子部分與設備固定；
- 3、分別將光纖滑環定子和轉子端的光纖與A設備上的光纖設備連接，如果是光電組合滑環，還需要按照要求連接好電源線或信號線。
森瑞普光纖滑環工作原理
森瑞普光纖滑環和光電組合滑環僅僅起到傳輸光纖信號或電流信號的作用，與普通光纖線或電源信號線的工作原理是一樣的，不同的是：森瑞普滑環可以360度旋轉。

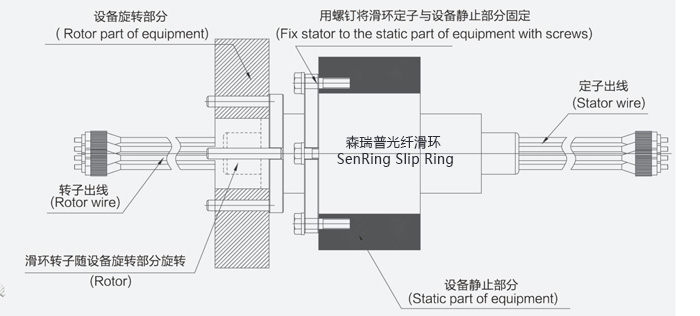

SNFO系列光纖滑環（光電組合滑環）安裝圖紙
這里以SNFO系列標準型號滑環為例進行說明，其它定制型號可以參考安裝。
安裝說明：滑環有轉子和定子，用于在旋轉裝置上進行固定，有些時候由于轉子與定子在安裝時難以保證同心，建議用四個緊定螺釘將其固定在旋轉裝置的旋轉軸上，設備靜止端的銷子插入止轉片即可，千萬不要強行固定止轉片，否則會導致滑環損壞或達不到預期的壽命。此外，由于光纖比較脆弱，安裝的時候要主要保護好接頭，不要折斷和污損，以免影響信號傳輸質量。

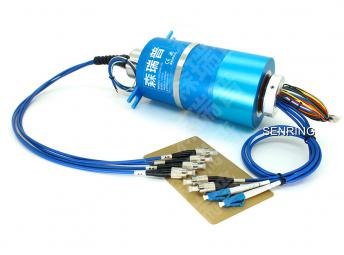

- 非標定制帶氣管導電滑環光纖連接旋轉頭
-
- 19-04-2019
- 有沒有一種氣管旋轉接頭，集合了氣管、導電滑環和光纖旋轉接頭等功能于一體，森瑞普非標定制規格來了。
- more+
- 有沒有過孔式光纖旋轉接頭？
-
- 07-04-2019
- 為什么光纖旋轉接頭沒有過孔式的呢？有些客戶要用光纖旋轉接頭，但由于設備有旋轉軸，必須要過孔式，有沒有這種規格的產品呢？
- more+

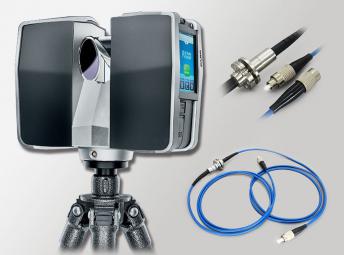

- 森瑞普光纖滑環讓3D激光掃描儀實現360°x360°全方位掃描
-
- 29-12-2016
- 森瑞普滑環的原理就是360度旋轉導電或傳遞信號，3D激光掃描儀在森瑞普滑環的協助下，就可以實現360°x360°全方位掃描。
- more+
- 熱烈祝賀森瑞普光纖滑環新型實用專利獲得通過
-
- 01-07-2016
- 2016年6月29日，由深圳市森瑞普電子有限公司申請的光纖滑環實用新型專利正式獲得通過，專利號：ZL 2016 2 0055159.8。
- more+

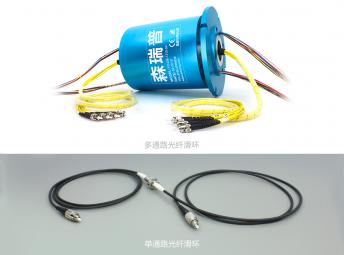

- 光纖滑環的多通道與單通道有什么區別
-
- 10-01-2019
- 森瑞普生產了光纖滑環不僅有單模和多模之分，也有單通道與多通道的區別，價格也不一樣。
- more+

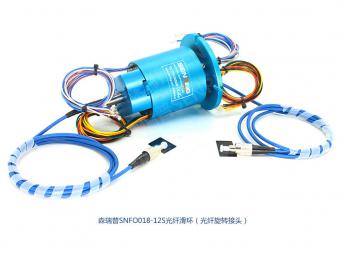

- 森瑞普光纖滑環在“超高清視頻發射機（無人機）”中的應用
-
