森瑞普4通路氣動旋轉接頭（電氣液壓滑環）工作原理演示

2017-04-01

森瑞普氣動旋轉接頭，也叫氣滑環或液壓滑環，是用來在自動工位和一些需要360度旋轉的機械設備中傳輸各種氣體和液體。森瑞普氣動旋轉接頭支持的介質非常多，如熱油、蒸汽、壓縮空氣、水、冷卻液等各種介質都可以使用。

為了讓客戶對森瑞普氣動液壓旋轉接頭的工作原理有個更加直觀的了解，森瑞普的技術人員特意拍攝了該視頻。這次只是簡單的演示一下，后續我們會更新氣滑環在設備中的使用視頻。視頻中的螺絲部分，是用來演示滑環是如何安裝固定的哦！客戶根據自己的實際情況去安裝。

當前演示用的液壓滑環是一個4路純氣滑環（實際上森瑞普的標準型號有1路氣、2路氣、3路氣、4路氣、6路氣、8路氣、12路氣、16路氣等多個系列），氣動組合系列滑環的視頻演示后續再更新。有不明白的地方，需要定制氣動旋轉接頭，或者索取360度旋轉過氣體液體解決方案，均可以咨詢森瑞普的技術人員。

SNQ04系列氣動旋轉接頭（氣滑環）技術參數

通路數	4通路
介質類型	冷卻液,氣,熱油,蒸汽,水
最大旋轉速度	250RPM
管子尺寸	4mm~25mm
額定電壓	600 VDC/VAC
耐壓強度	1000VDC@50Hz，10s
絕緣電阻	1000MΩ@600VDC
工作溫度	-40℃ ~ 80°C
震動級別	MIL-STD-810E
材料	RoHS

扭矩	<0.5N.m
壓力	0~2500PSI
溫度	-17℃ ~ 108℃
材料	內軸：不銹鋼，外殼：鋁合金
接觸材料	貴金屬
導線規格	UL Teflon
導線長度	最短250mm
防護等級	IP51
濕度	10% ~ 90% RH
CE 認證	YES

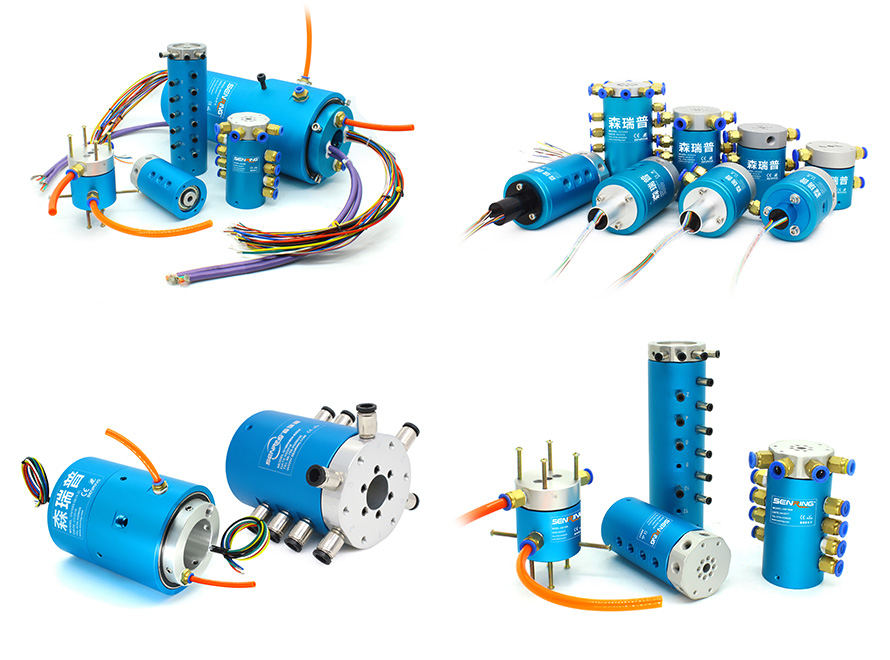

森瑞普標準型號氣滑環一覽

30X1系列氣動旋轉接頭（含氣電混合）G3/8"牙選型表
型號	氣管數量	接口尺寸	可適應氣管	電路數(功率/信號/2A)	規格書(PDF)
3002012	2進2出	G3/8"	10~12mm	可選2~120路電
3004012	4進4出	G3/8"	10~12mm	可選2~120路電
3008012	8進8出	G3/8"	10~12mm	可選2~120路電
3012012	12進12出	G3/8"	10~12mm	可選2~120路電
