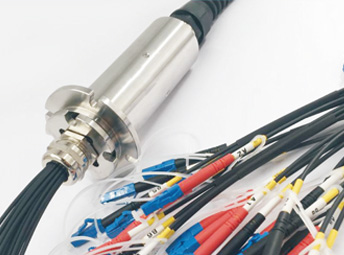

FO120系列12路光+電混合滑環
12路光纖接頭
FO120系列多通路光纖滑環，是森瑞普針對特殊要求的客戶設計的多通路光纖滑環。12路光纖(支持單模/多模)，適用于需要360度無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對光纖造成損害。
- 產品特點
- 可傳輸1~72路單模/多模光纖信息;
- 光纖接頭可選 FC、SC、ST、SMA或LC (PC an d APC)等
- 尺寸小巧，是目前市面同類產品中路數最多、尺寸最小的光纖滑環;
- 無接觸,無摩擦，壽命長，可達1億轉（單芯2-3億轉以上）;

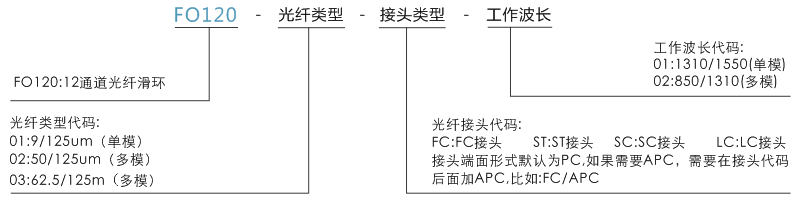

訂購型號說明

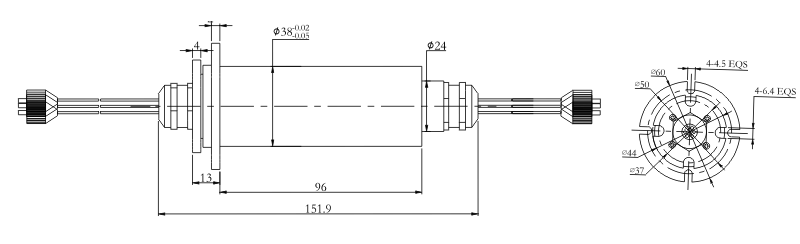

外形圖紙
fo120系列滑環技術規格參數
| 數值寬帶 | ||||
|
波長范圍 |
1310nm或1550nm（單模）；850nm或1310nm(多模) | |||
|
最大插入損耗（室溫） |
≤4.0dB |
|||
|
插入損耗波動 |
≤2.0dB |
|||
|
回波損耗 |
≥40dB（單模） |
|||
|
承受功率 |
≤23dBm |
|||
|
承受拉力 |
≤12N |
|||
|
最高轉速 |
300rpm(更高轉速可定制) |
|||
|
預估壽命 |
>1 億轉 |
|||
|
工作溫度 |
-20~60℃ |
|||
|
貯存溫度 |
-45~85℃ |
|||
|
振動沖擊標準 |
GJB150 陸地機動 |
|||
|
防護等級 |
IP51 |
|||
