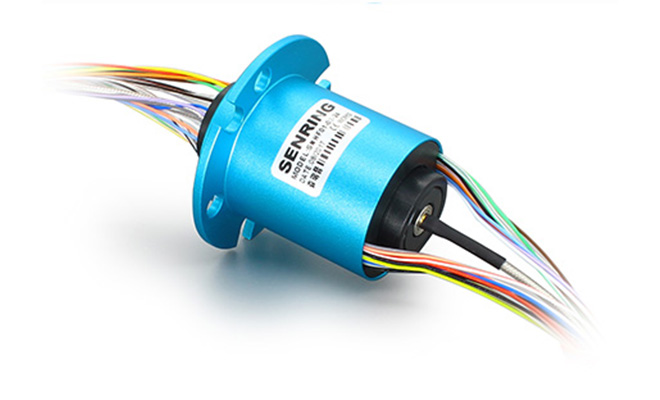

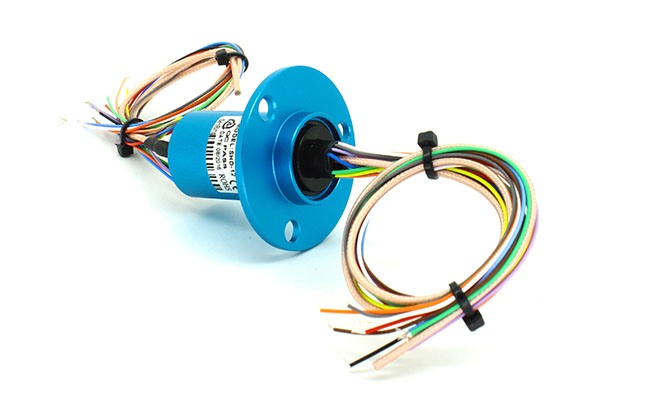

O系列HD-SDI(1080P)高清滑環
森瑞普O系列HD-SDI高清滑環，采用美國進口組件和高頻信號處理技術，可用于傳輸1080P高清信號(向下兼容)，支持DC~3GHz高速率數據, 可混合傳輸1~48路功率電流/信號。與市面同類產品相比，具有穩定傳輸高清視頻信號無延遲、不丟幀、無衰減等優點。
- 特點
- 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；
- 實心無孔，法蘭安裝;
- 可混合傳輸1~48路功率電流或信號；
- 采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長壽命；
- 典型應用：安防監控（高清攝像機）、微波天線、wifi天線等。
型號列表
| 型號 | HD-SDI高清通道數 | 信號路數(0~2A) | 功率路數（10A） | 通訊速率 | 外徑 | 長度 | |
| O022-08 |  |
1通道 | 8 | 0 | DC-3GHz | 22 | 25.5 |
| O022-12 | |
1通道 | 12 | 0 | DC-3GHz | 22 | 25.5 |
| O032-24 | |
1通道 | 24 | 0 | DC-3GHz | 32.8 | 46.7 |
| O056 | |
1通道 | 2~48 | 2~24 | DC-3GHz | 56 | 26.8~155.6 |
*如果沒有找到適合您的產品型號， 需要定制滑環或者索求方案，請聯系森瑞普技術人員。
訂購型號說明
| O | - | 外徑尺寸 | - | 功率路數 | - | 信號路數 |
O：HD-SDI（1080P）高清滑環
實心無孔，外徑可選22mm~56mm
舉例說明：
022：外徑22mm 032：外徑32.8mm 056：外徑56mm
舉例說明：
022：外徑22mm 032：外徑32.8mm 056：外徑56mm
舉例說明：
0610:06表示6路,10表示10A電流； 1220:12表示12路，20表示20A電流
0610:06表示6路,10表示10A電流； 1220:12表示12路，20表示20A電流
舉例說明：
06S:表示可通過6路信號，S代表信號線
12S:表示可通過12路信號，S代表信號線
06S:表示可通過6路信號，S代表信號線
12S:表示可通過12路信號，S代表信號線
各環路導線色碼表
| 環碼 | 色碼 | 環碼 | 色碼 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 紅 | 15 | 白紅 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黃 | 17 | 白黃 |
| 6 | 綠 | 18 | 白綠 |
| 7 | 藍 | 19 | 白藍 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑紅 |
| 11 | 粉紅 | 23 | 黑褐 |
| 12 | 淺藍 | 24 | 透明 |
